普通发电机组信号连接

现在很多柴油发电机组赢乐Ⅴl都是备用发电机组。要求市电停电后，能自动启动发电机。这就需要将信号线正确的接到发电机组上。

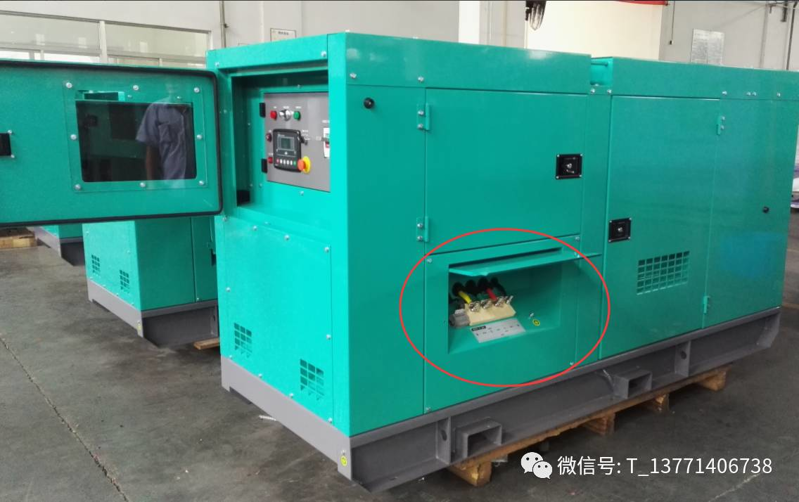

赢乐Ⅴl接线第一步，当然得找到接线的位置了，本公司机器型号实在是多，但大概就是下面几个位置。

赢乐Ⅴl 1.机旁柜或背包柜内接线端子上

赢乐Ⅴl2.主输出空气开关旁边

赢乐Ⅴl3.静音箱机组位于主电缆接线桩头边上

赢乐Ⅴl找到以后呢，就要知道怎么接线了，今天主要介绍17年以后常用的一种

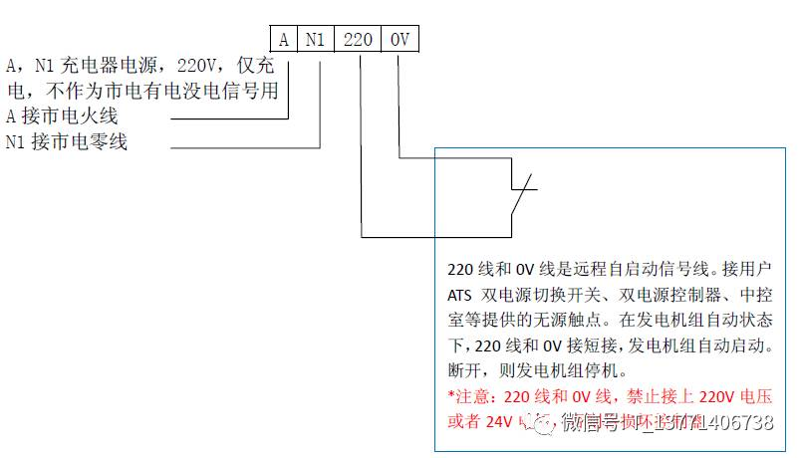

无源触点信号，就是传说中的干接点信号。

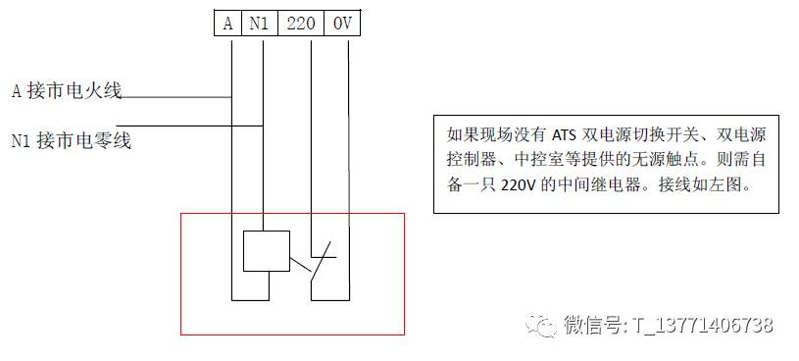

可能有的客户系统比较简单，没有上面的说ATS双电源电开，控制器这么高大上的玩意，只想接个市电电压做个简单检测，请参考下图，不过需要自已准备一个220V的继电器，这种继电器市场上就10来块钱，一般市场上很好买的啦。

这个继电器装在客户自已柜子里也可以，装在发电机箱子里也可以。当然，前提是有地方装的啦。
